产品详情: |
结构

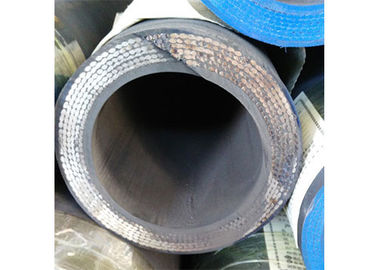

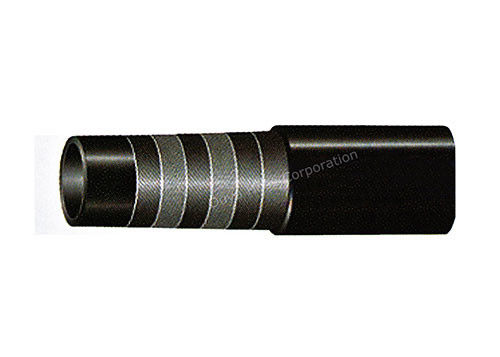

胶管由内胶层,六层钢丝缠绕和外胶层组成
应用
适于输送液压流体如醇,液压油,燃油,润滑油,乳化液,烃等等
工作温度
-40℃---+120℃
执行标准:GB/T 10544-R15
|
软管规格 mm |
R15 | |||||||
|
公称内径 mm |
增强层外径 mm |
软管外径 mm |
工作压力 MPa |
试验压力 MPa |
爆破压力 MPa |
最小弯曲半径 mm |
||
|
最小值 |
最大值 |
最大 |
最大 |
|||||
| 10 | 9.3 | 10.1 | 20.3 | 23.3 | 42 | 34 | 168 | 150 |
| 12.5 | 12.3 | 13.5 | 24 | 26.8 | 42 | 84 | 168 | 200 |
| 19 | 18.6 | 19.8 | 32.9 | 36.1 | 42 | 84 | 168 | 265 |
| 25 | 25 | 26.4 | 38.9 | 42.9 | 42 | 84 | 168 | 330 |
| 31.5 | 31.4 | 33 | 48.4 | 51.5 | 42 | 84 | 168 | 445 |
| 38 | 37.7 | 39.3 | 56.3 | 59.6 | 42 | 84 | 168 | 530 |
